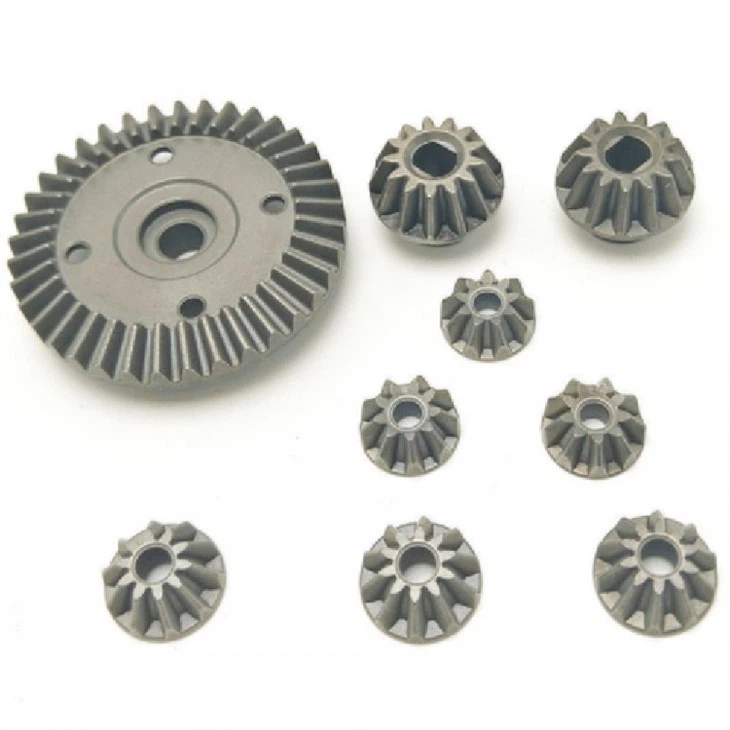

شطبة والعتاد PM متكلس الجزء

مقدمة المنتج

مزايا المنتج

طريقة تصنيع مسحوق ميتالورجيا الاسنان المائلة للكثافة

ينتمي نموذج المنفعة إلى المجال التقني للتروس ، ولا سيما التروس المخروطية عالية الكثافة في صناعة المسحوق.

تقنية الخلفية:

التروس المخروطية هي التروس المخروطية ، والتروس المخروطية ، والتروس المخروطية هي الأكثر استخدامًا لنقل محورين عموديين ، ولكنها مناسبة أيضًا لنقل محورين في زوايا أخرى.

لا تزال الموجودة بها بعض أوجه القصور عند استخدامها:

1. عندما يكون هناك فجوة في إحدى أسنان النقل الموجودة على سطح السن المائل بسبب الاحتكاك طويل الأمد وتؤثر على الاستخدام ، لا يمكن حل المشكلة إلا عن طريق استبدال السن المائل بالكامل. من الصعب جدًا استبدال الترس بالكامل ويسبب إهدارًا غير ضروري.

2. عندما يتعرض الجهاز الخارجي لقوة خارجية ويهتز ويهتز ، فقد يتم فصل الأسنان المخروطية الموجودة داخل الجهاز ، بحيث لا يتم تعشيق أسنان النقل.

3. سوف يتسبب الدوران طويل الأمد لتروس النقل في البلى ، مما يؤدي إلى تلف الترس المخروطي. لا يوجد مقياس تزييت مطابق ، ولا يمكن استخدام زيت التشحيم يدويًا إلا في ناقل الحركة ، وهو أمر معقد نسبيًا.

عناصر الإدراك الفني:

الغرض من نموذج المنفعة هذا هو توفير أسنان شطبة عالية الكثافة في مجال تعدين المسحوق لحل المشكلة في تقنية الخلفية المذكورة أعلاه والتي عندما تتأثر سن محرك معين على سطح السن المائل بفجوة بسبب الاحتكاك طويل الأمد ، لا يمكن استخدام مجسم مشطوف الحواف بالكامل إلا. لا يمكن حل المشكلة إلا عن طريق استبدال الأسنان. إن استبدال الترس بأكمله أمر مزعج للغاية ، كما أنه يتسبب في إهدار غير ضروري. عندما يتلقى الجهاز الخارجي قوة خارجية ويهتز ويهتز ، قد يتم فصل الترس المخروطي الموجود داخل الجهاز. نتيجة لذلك ، لم تعد أسنان المحرك مشغولة ، وسيؤدي الدوران طويل الأمد لأسنان المحرك إلى التآكل والتمزق ، مما يؤدي إلى تلف الأسنان المائلة. بدون إجراءات التزييت المقابلة ، لا يمكن استخدام زيت التشحيم يدويًا إلا على أسنان المحرك ، وهي مشكلة أكثر تعقيدًا.

من أجل تحقيق الغرض أعلاه ، يوفر نموذج المنفعة الحلول التقنية التالية: المسحوق المعدني للأسنان المائلة عالية الكثافة ، بما في ذلك الأسنان المائلة الأولى ، ويتم تزويد الجزء السفلي من الأسنان المائلة الأولى بالأسنان المائلة الثانية ، والشطبة الأولى الأسنان المائلة الثانية والأسنان المخروطية الثانية موزعة بالتساوي على سطح الأسنان ، ويتم ترتيب مسار دائري داخل أحد طرفي السن المخروطي الأول والسن المائل الثاني ، ويتم توفير قضبان حد عند الوصلة بين الشطبة الأولى السن والأسنان المائلة الثانية ، يتم تزويد أحد طرفي قضيب الحد بكتلة دائرية متحركة ، والكتلة الدائرية المتحركة داخل المسار الدائري ، والطرف الآخر من قضيب الحد مزود بكتلة توصيل ، والمسامير تمر بين قضبان الحد. التوصيلات الداخلية الثابتة لكتل ​​التوصيل.

على نحو مفضل ، يتم توفير سطح السن المائل الثاني بأخدود مستطيل ، ويتم توفير جانبي الأخدود المستطيل بشكل متماثل مع أخاديد منزلقة ، ويتم توفير الأطراف السفلية لكلا جانبي سن النقل بشكل متماثل مع منزلقات ، والحجم من المنزلق هو نفسه الموجود في المنزلق. الأخاديد متطابقة ، ويتم تزويد الجزء السفلي من أحد طرفي سن النقل بكتلة ثابتة. سن النقل ، المنزلق ، والكتلة الثابتة ذات هيكل متكامل ، وسن النقل على السطح العلوي للسن المائل الثاني.

على نحو مفضل ، يتم توزيع ممرات الزيت داخل الترس المخروطي الثاني ، ويتطابق عدد ممرات الزيت مع عدد أسنان ناقل الحركة. يتصل أحد طرفي ممر الزيت بالمسار الحلقي ، ويتم توفير فجوة بين كل اثنين من أسنان النقل. منفذ الزيت والطرف الآخر لقناة الزيت يتصلان بمخرج الزيت.

يفضل أن تكون الأشكال الهيكلية للأسنان المائلة الأولى والثانية متساوية.

على نحو مفضل ، يتم تزويد كل من سطح كتلة التثبيت وسطح جانبي واحد للسن المائل الثاني بفتحات مسامير مقابلة.

على نحو مفضل ، يكون قطر الكتلة الدائرية المتحركة 1.2 ضعف عرض المسار الدائري.

مقارنة بالفن السابق ، فإن الآثار المفيدة لنموذج المنفعة هي:

1. نظرًا لوظيفة قضيب الحد ، في عملية الاستخدام العادي ، فإنه يتجنب اهتزاز واهتزاز الجهاز الخارجي تحت تأثير القوة الخارجية ، مما قد يؤدي إلى فصل الأسنان المائلة داخل الجهاز. تكون الكتلة المتحركة داخل المسار الدائري ، ولا يؤثر قضيب الحد على الدوران بين السن المائل الأول والثاني السن المائل ، وهذه الطريقة مستقرة وموثوقة.

2. نظرًا لأن كل سن نقل في هذا الجهاز قابل للفصل ، فعند تلف سن نقل معين على سطح السن المائل ، يمكن تفكيك سن نقل واحد واستبداله ، الأمر الذي يحل مشكلة أنه عندما يكون سن النقل للجهاز الأصلي معطوب ، يمكن إزالته فقط لا يمكن حل المشكلة إلا عن طريق استبدال السن المائل بالكامل ، وطريقة التفكيك بسيطة نسبيًا ، مما يتجنب النفايات غير الضرورية.

3. نظرًا لوجود قناة زيت في الفجوة بين المسار الحلقي وترس ناقل الحركة ، والمسار الحلقي مملوء بزيت التشحيم مقدمًا ، عندما تدور السن المائل الأول والثاني السن المائل ، سيتم تحريك الحلقة إلى الأسفل عمل الكتلة الدائرية المتحركة. يضغط زيت التشحيم في الجنزير في قناة الزيت ويتدفق إلى الفجوة بين أسنان ناقل الحركة ، وذلك لتحقيق تأثير التشحيم بين أسنان ناقل الحركة.

في الشكل: 1. السن المائل الأول ؛ 2. سن الإرسال. 3. قضيب الحد. 4. الثانية شطبة الأسنان. 5. كتلة التوصيل. 6. المسار الدائري. 7. كتلة دائرية متحركة. 8. فتحة مستطيلة. 9 ، شلال. 10 ، كتلة ثابتة ؛ 11 ، كتلة الشريحة ؛ 12 قناة الزيت.

طرق مفصلة

سيتم وصف الحلول التقنية في تجسيدات الاختراع الحالي بشكل واضح وكامل أدناه بالاقتران مع الرسومات المصاحبة في تجسيدات الاختراع الحالي. من الواضح أن النماذج الموصوفة ليست سوى جزء من تجسيدات الاختراع الحالي ، وليست كلها. مثال. استنادًا إلى تجسيدات نموذج المنفعة الحالي ، تنتمي جميع التجسيدات الأخرى التي حصل عليها الأشخاص ذوو المهارة العادية في الفن دون بذل جهود إبداعية إلى نطاق حماية نموذج المنفعة الحالي.

يرجى الرجوع إلى الأشكال من 1 إلى 8 ، يوفر نموذج المنفعة حلاً تقنيًا: مسحوق ميتالورجيا أسنان مائلة عالية الكثافة ، بما في ذلك الأسنان المائلة الأولى 1 ، ويتم تزويد الجزء السفلي من الأسنان المائلة الأولى 1 بالأسنان المائلة الثانية 4 ، و الأسنان المائلة الأولى 1 أسنان النقل 2 موزعة بالتساوي على سطح السن المائل الثاني 4 ، والمسار الدائري 6 يتم ترتيبها داخل أحد طرفي السن المائل الأول 1 والسن المائل الثاني 4 ، والاتصال بين الشطبة الأولى السن 1 والسن المائل الثاني 4 يوجد قضبان حد 3 ، أحد طرفي قضيب الحد 3 مزود بكتلة دائرية متحركة 7 ، والكتلة الدائرية المتحركة 7 داخل المسار الدائري 6 ، والطرف الآخر من يتم توفير قضيب الحد 3 مع كتلة توصيل 5 ، ويتم توصيل قضبان الحد 3 بشكل ثابت من خلال الجزء الداخلي من كتلة التوصيل 5 من خلال البراغي.

من أجل تسهيل تفكيك سن النقل 2 ، في هذا التجسيد ، يفضل أن يكون سطح السن المائل الثاني 4 مزودًا بأخدود مستطيل 8 ، ويتم توفير جانبي الأخدود المستطيل 8 بشكل متماثل مع أخاديد منزلقة 9 ، و قيعان جانبي سن النقل 2 A منزلق 11 مرتبة بشكل متماثل في النهاية ، ويتطابق حجم المنزلق 11 مع المزلق 9 ، ويتم توفير كتلة ثابتة 10 أسفل أحد طرفي سن النقل 2 ، وسنة النقل 2 ، والمنزلق 11 ، والكتلة الثابتة 10 ذات هيكل متكامل ، وسن النقل 2 على السطح العلوي للسن المائل الثاني 4.

من أجل أن يتدفق زيت التشحيم في الفجوة بين كل اثنين من أسنان النقل 2 من المسار الحلقي 6 وتشحيم أسنان ناقل الحركة 2 ، في هذا النموذج ، يفضل أن يتم توزيع الجزء الداخلي من الترس المخروطي الثاني 4 مع ممرات الزيت 12 ، و ممرات الزيت عدد 12 يطابق عدد أسنان النقل 2 ، ويتصل أحد طرفي قناة الزيت 12 بالمسار الحلقي 6 ، ويتم توفير منفذ الزيت عند الفجوة بين كل اثنين من أسنان النقل 2 ، والطرف الآخر من قناة الزيت 12 تتصل بمخرج الزيت.

من أجل مطابقة السن المائل الأول 1 والسن المائل الثاني 4 ، في هذا التجسيد ، يفضل أن تكون الأشكال الهيكلية للسن المائل الأول 1 والسن المائل الثاني 4 متساوية.

من أجل تثبيت ترس ناقل الحركة 2 تحت تأثير كتلة التثبيت 10 ، في هذا النموذج ، يُفضل أن يتم تزويد كل من سطح كتلة التثبيت 10 وسطح جانبي واحد من الترس المخروطي الثاني 4 بفتحات مسامير مقابلة.

لا يمكن السقوط من المسار الدائري 6 للكتلة الدائرية المتحركة 7 ، قطر الكتلة الدائرية المتحركة 7 هو 1.2 ضعف عرض المسار الدائري 6.

مبدأ العمل وعملية الاستخدام لنموذج المنفعة: عندما يكون نموذج المنفعة قيد الاستخدام ، يتم تثبيت قضبان الحد 3 أولاً من خلال الجزء الداخلي من كتلة التوصيل 5 بواسطة البراغي ، وفي هذا الوقت تشكل قضبان الحد 3 كليًا ، والكتلة الدائرية المتحركة 7 عند طرفي قضيب الحد 3 في داخل المسار الدائري 6 ، وقطر الكتلة الدائرية المتحركة 7 هو 1.2 ضعف عرض المسار الدائري 6 ، والدائرة المنقولة الكتلة 7 بين السن المائل الأول 1 والثاني عندما تدور السن المائل الثاني 4 ، بسبب عمل المسار الدائري 6 ، لن يؤثر قضيب الحد 3 على الدوران بين السن المائل الأول 1 والسن المائل الثاني 4 ، وفي نفس الوقت تجنب اهتزاز الجهاز الخارجي تحت تأثير القوة الخارجية عند الاهتزاز والاهتزاز ، قد يتم فصل الترس المخروطي داخل الجهاز. عندما يتلف ترس ناقل الحركة 2 ويحتاج إلى الاستبدال ، تتم إزالة البرغي الموجود على سطح كتلة التثبيت 10 ، ويتم سحب ترس ناقل الحركة 2 من داخل الأخدود المستطيل 8 ، وتثبيت ترس ناقل الحركة الجديد 2 عند التثبيت ، قم بمحاذاة المنزلقات 11 على جانبي ترس ناقل الحركة 2 مع المزلق 9 وادفعهما للداخل. بعد الدفع إلى الأسفل ، استخدم البراغي للمرور عبر سطح كتلة التثبيت 10 والعتاد المائل الثاني 4. يمكن تثبيت ثقوب البراغي الموجودة على السطح بشكل ثابت لإكمال استبدال سن نقل مفرد 2 ، مما يحل مشكلة عدم إمكانية استبدال سن النقل 2 بشكل فردي عند تلف سن النقل 2 ، ويجب أن تكون السن المائل بالكامل تفكيكها واستبدالها. أثناء الاستخدام العادي للسن المائل الأول 1 والسن المائل الثاني 4 ، نظرًا لملء زيت التشحيم في الجزء الداخلي من مسار الحلقة 6 مقدمًا ، فإن الكتلة الدائرية المتحركة 7 ستحرك الحلقة عندما تكون السن المائل الأول 1 و الثانية شطبة الأسنان 4 تناوب. يتم ضغط زيت التشحيم الموجود داخل المسار 6 ، بحيث يتدفق زيت التشحيم من داخل قناة الزيت 12 إلى الفجوة بين كل اثنين من أسنان النقل 2 ، وبالتالي تشحيم أسنان ناقل الحركة 2.

على الرغم من أن تجسيدات الاختراع الحالي قد تم توضيحها ووصفها ، فإن أولئك المهرة في المجال يمكنهم فهم أنه يمكن إجراء تغييرات وتعديلات مختلفة على هذه التجسيدات دون الخروج عن مبدأ وروح الاختراع الحالي ، والاستبدالات والتعديلات ، ونطاق يتم تحديد نموذج المنفعة الحالي من خلال المطالبات الملحقة وما في حكمها.
